Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

1. JURNAL kembali

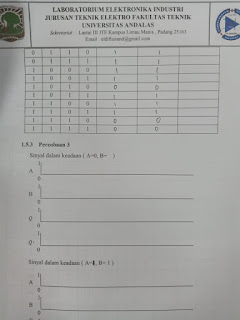

Gambar 1.1 Jurnal Percobaan 2

Gambar 1.2 Jurnal Percobaan 2

2. HARDWARE kembali

Gambar 2.1 Hardware Percobaan 2


3.VIDEO PRAKTIKUM kembali

Video 3.1 Percobaan 2

4. ANALISA kembali

Bandingkan hasil dan teori

Analisa pada kondisi 1-3 pada percobaan 2

Pada percobaan 2, terdapat 4 masukkan yaitu A,B,C,dan D. Adapun macam-macam Gerbang logika yang digunakan yaitu XOR,AND, dan OR. Berikut adalah  rangkaian yang digunakan pada percobaan 2.



* Pada kondisi 1 akan menghasilkan H1 dan H2 yang berlogika 0. Karena Input B=0 dan D=0 masuk ke gerbang XOR dan menghasilkan output 0. Input A=0, C'=1, dan D=0 masuk ke gerbang AND dan menghasilkan output 0. Kemudian output dari gerbang XOR AB=0 dan gerbang AND AC'D=0 masuk melewati gerbang OR maka output yang dihasilkan adalah H1 yaitu 0. Hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada input B=0 dan D=0 masuk ke gerbang XOR maka menghasilkan output 0. Input A=0, B=0, dan C'=1 masuk ke gerbang AND maka outpunya 0. Kemudian output dari gerbang XOR BD=0 dan gerbang AND ABC'=0 masuk melewati gerbang OR maka output yang dihasilkan adalah H2 yaitu 0. Berdasarkan data percobaan pada tabel yang di dapatkan sudah sesuai dengan teori pada masing-masing tabel kebenaran.

* Pada kondisi 2 akan menghasilkan H1 dan H2 yang berlogika 0. Karena Input B=0 dan D=0 masuk ke gerbang XOR dan menghasilkan output 0. Input A=1, C'=1, dan D=0 masuk ke gerbang AND dan menghasilkan output 0. Kemudian output dari gerbang XOR AB=0 dan gerbang AND AC'D=0 masuk melewati gerbang OR maka output yang dihasilkan adalah H1 yaitu 0. Hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada input B=0 dan D=0 masuk ke gerbang XOR maka menghasilkan output 0. Input A=1, B=0, dan C'=1 masuk ke gerbang AND maka outpunya 0. Kemudian output dari gerbang XOR BD=0 dan gerbang AND ABC'=0 masuk melewati gerbang OR maka output yang dihasilkan adalah H2 yaitu 0. Berdasarkan data percobaan pada tabel yang di dapatkan sudah sesuai dengan teori pada masing-masing tabel kebenaran.

*Pada kondisi 3 akan menghasilkan H1 dan H2 yang berlogika 1. Karena Input B=1 dan D=0 masuk ke gerbang XOR dan menghasilkan output 1. Input A=0, C'=1, dan D=0 masuk ke gerbang AND dan menghasilkan output 0. Kemudian output dari gerbang XOR AB=1 dan gerbang AND AC'D=0 masuk melewati gerbang OR maka output yang dihasilkan adalah H1 yaitu 1. Hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada input B=1 dan D=0 masuk ke gerbang XOR maka menghasilkan output 1. Input A=0, B=1, dan C'=1 masuk ke gerbang AND maka outpunya 0. Kemudian output dari gerbang XOR BD=1 dan gerbang AND ABC'=0 masuk melewati gerbang OR maka output yang dihasilkan adalah H2 yaitu 1. Berdasarkan data percobaan pada tabel yang di dapatkan sudah sesuai dengan teori pada masing-masing tabel kebenaran.
