Mengetahui dan memahami konsep triac
2. Alat dan Bahan[kembali]
-Sumber tegangan (VCC) 10V
-Resistor
-Saklar
-TRIAC
-Lampu 12 V
-Ground
-Sumber tegangan lampu 220V
TRIAC
Triac
pada dasarnya adalah sebuah diac dengan terminal gerbang untuk mengendalikan
kondisi pengaktifan perangkat bilateral di kedua arah. Karakteristik triac di
kuadran pertama dan ketiga agak berbeda dari yang diac.
Simbol
grafis untuk perangkat dan distribusi lapisan semikonduktor disediakan pada gambar
dibawah. Untuk setiap kemungkinan arah konduksi, ada kombinasi lapisan
semikonduktor yang kondisinya akan dikontrol oleh sinyal yang diterapkan ke
terminal gerbang.
Salah
satu aplikasi mendasar dari triac disajikan pada gambar dibawah. Dalam
kapasitas ini, ia mengendalikan daya ac ke beban dengan menghidupkan dan
mematikan selama daerah positif dan negatif dari sinyal input sinusoidal. Keuntungan
dari konfigurasi ini adalah bahwa selama bagian negatif dari sinyal input,
jenis respon yang sama akan dihasilkan karena baik diac dan triac dapat
menembak ke arah sebaliknya. Dengan memvariasikan resistor R, sudut konduksi
dapat dikontrol.

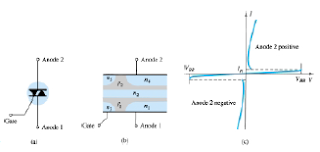

Triac:
(a) simbol; (b) konstruksi dasar; (c) karakteristik; (d) foto-foto
Aplikasi Triac: kontrol fase (daya).
4. Rangkaian[kembali]
5. Video[kembali]
6. Link Download[kembali]
download html disini
download materi disini
download video disini
download rangkaian disini
