Laporan Akhir (percobaan 3)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

1. JURNAL kembali

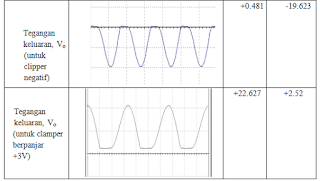

Gambar 1.1 Jurnal Percobaan 3

Gambar 1.2 Jurnal Percobaan 3

2. HARDWARE kembali

Gambar 2.1 Hardware Percobaan 3

3.VIDEO PRAKTIKUM kembali

Gambar 3.1 Video Percobaan 3

4. ANALISA kembali

1.      Jelaskan prinsip kerjanya dari rangkaian percobaan!

Pada rangkaian percobaan 3, yaitu rangkaian clamper (penjepit tegangan). Rangkaian yang digunakan adalah clamper panjar positif 3v. saat setengah gelombang negatif, arus mengalir ke diode, karena hambatan pada dioda lebih kecil dari pada hambatan beban. Sehingga keluar pada output nilai tegangan sesuai tegangan pada diode. Kemudian arus juga mengisi kapasitor  100nF senilai V_S,  Kemudian, saat setengah gelombang positif, arus mengalir ke kapasitor, dan kembali mengisi kapasitor senilai V_S. sehingga pada kapasitor telah tersimpan tegangan senilai 2V_S dan nilai 2V_S inilah yang nantinya akan keluar pada output, sehingga output gelombang positifnya bernilai 2 kali lebih besar dari input.

2.      Jelaskan pengaruh besar nilai kapasitor pada rangkaian clamper!

Pengaruh besar nilai kapasitor pada rangkaian clamper adalah pada lamanya proses pengisian dan pengosongan kapasitornya. Semakin besar nilai suatu kapsitor maka akan semakin lama pengisian dan pengosongan kapasitor. Begitupun sebaliknya, semakin kecil nilai suatu kapsitor, maka akan semakin cepat pengisian dan pengosongan kapsitor nya.

3.      Apa pengaruh besarnya tegangan dan frekuensi pada sumber AC terhadap sinyal keluaran clamper?

Tegangan pada sumber berpengaruh pada amplitude dari sinyal outputnya jika tegangan di perbesar maka amplitude pun akan semakin besar pula begitu sebaliknya jika tegangan pada sumber di perkecil maka amplitude sinyal outpunya pun akan semakin kecil pula. Kemudian pengaruh frekuensi yaitu pada banyak gelombang outputnya karena frekuensi itu adalah jumlah gelombang dalam satu detik artinya jika frekuensinya diperbesar maka akan semakin rapat bentuk sinyal outputnya.

4.      Pengaruh penambhan sumber AC pada rangkaian clamper

Penambahan sumber AC pada rangkaian clamper berpengaruh pada posisi/penggeseran gelombang output dari rangkaian clamper ini, jika sumber AC ditambah maka penggeseran dari sinyalnya akan semakin tinggi/besar pula begitu juga pada pengurangan sumber AC jika sumber AC dikurangi maka akan sedikit pula penggeserannya. Ini sesuai pada gambar percobaan.
