LAPORAN AKHIR 2

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen [Kembali]

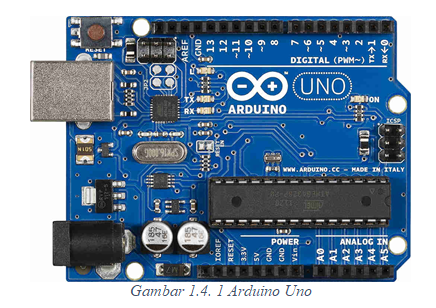

• arduino uno




• 7 segment






2. Rangkaian Simulasi [Kembali]



Gambar 2. Rangakaian Percobaan 2

3.Flowchart [Kembali]



Gambar 3. Flowchart Program Arduino

4. Listing Program [Kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};


void setup()
{   for (int i = 0; i < 9; i++)
{
pinMode(pin[i], OUTPUT);
}
}

void loop()
{
       digitalWrite(2, HIGH);
       digitalWrite(3,  LOW);
       digitalWrite(4,  LOW);
       digitalWrite(5,  LOW);
       digitalWrite(6,  LOW);
       digitalWrite(7, HIGH);
       digitalWrite(8, HIGH);
       digitalWrite(9, HIGH);
}

5. Video [Kembali]



Video Penjelasan Rangakaian Percobaan

6. Kondisi [Kembali]

1.      Apa pengaruh program I/O terhadap seven segment?

Pengaruh I/O terhadap seven segment itu adalah pada tampilan seven segment yang disimulasikan. I/O berpengaruh terhadap seven segment karena saat pin I/O di sambungkan ke seven segment, output dari pin I/O akan menjadi input pada kaki seven segment sehingga seven segment menerima input dari arduino yang sudah terdapat pada listing program yang dirancang untuk menampilkan karakter atau bilangan yang akan ditampilkan pada seven segment tersebut. Dan pada percobaan yang dilakukan, dibuat kondisi yang menampilkan angka 7 pada seven segment

7. Link Download [Kembali]

Download Video disini
Download Rangkaian  disini
Download HTML disini
